LONG100動態無功補償濾波控制器
產品概述
LONG100系列動態無功補償濾波控制器，以高性能32位DSP數字信號處理器為核心，高速處理能力，響應時間為10～20毫秒，是專業致力于配電網諧波治理專用的控制器。采用美國工業標準，選用先進的 DSP 抗諧波技術及抗諧波模塊電路，在非常惡劣的電網環境中能正常工作。
適用于點焊機、軋鋼機、電焊機、起重機等負荷變化頻繁的場合。

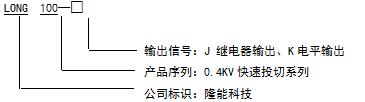

型號命名
功能特點
|
項目 |
功能特點 |
|
無功補償 |
|
|
測量監控
|
|
|
保護報警 |
|
|
通訊功能 |
|
技術參數
|
技術參數 |
指 標 |
|
|
基本參數 |
電源電壓：三相四線220±20% 取樣電壓：三相四線220±20% 電源頻率：50Hz±5% 取樣電流：0～5A 整機功耗：8～15W |
|
|
測量精度 |
電壓：±0.5% 電流：±0.5% 功率因數：±1.0 % 頻率：±0.5% 有功功率：±1.0 % 無功功率：±1.0 % |
|
|
人機接口 |
通 訊：RS232 、RS485接口，101、645、MODBUS規約（訂貨時說明） 顯 示：128*64點陣液晶，菜單式，中文顯示 |
|
|
使用條件 |
空氣溫度：-25℃~+70℃ 大氣條件：≤ 25℃時,空氣濕度不超過90% 海拔高度：≤3000m 環境條件：不結露，無腐蝕性氣體、無導電塵埃場所 |
|

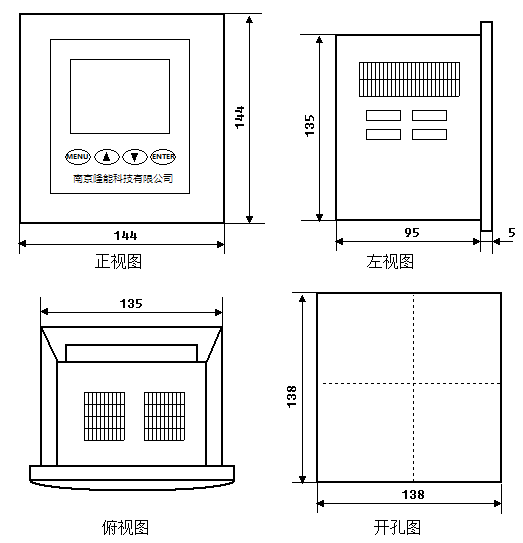

外形尺寸
LONG100外形尺寸：144×144×100mm嵌入式外殼，開孔尺寸：138×138mm

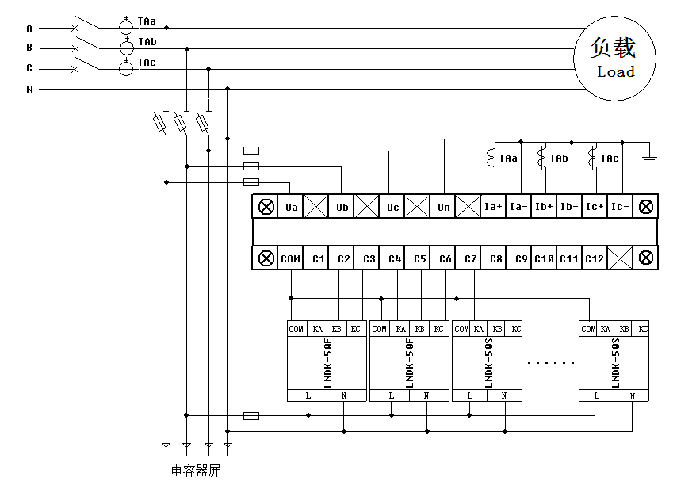

典型接線
12路混合補償，控制晶閘管快投開關，6路分補，6路共補
LNDK-50F為分相晶閘管開關，LNDK-50S為三相晶閘管開關。16路電氣接線圖類似。
