LONG200智能配電綜合監控終端
產品概述
LONG200系列智能配電監控終端（配電綜合測控儀）以高精度處理器DSP為核心,交流取樣技術，集數據采集、通訊、無功補償、電網數據監測、電網運行故障報警等功能于一體的新型配電測控設備，適用于交流0.4kV、50Hz低壓配電系統的監測及無功補償控制。

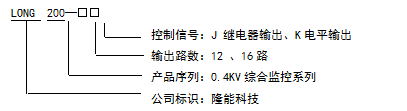

型號命名
主要功能
|
項目 |
功能特點 |
|
無功補償 |
|
|
測量功能
|
|
|
統計功能 |
|
|
保護報警 |
|
|
通訊功能 |
|
技術參數
|
技術參數 |
指 標 |
|
|
基本參數 |
電源電壓：三相四線220±20% 取樣電壓：三相四線220±20% 電源頻率：50Hz±5% 取樣電流：0～5A 整機功耗：8～15W |
|
|
測量精度 |
電壓：±0.5% 電流：±0.5% 功率因數：±1.0 % 頻率：±0.5% 有功功率：±1.0 % 無功功率：±1.0 % |
|
|
人機接口 |
通 訊：RS232 、RS485接口，101、645、MODBUS規約（訂貨時說明） 顯 示：128*64點陣液晶，菜單式，中文顯示 |
|
|
使用條件 |
空氣溫度：-25℃~+70℃ 大氣條件：≤ 25℃時,空氣濕度不超過90% 海拔高度：≤3000m 環境條件：不結露，無腐蝕性氣體、無導電塵埃場所 |
|

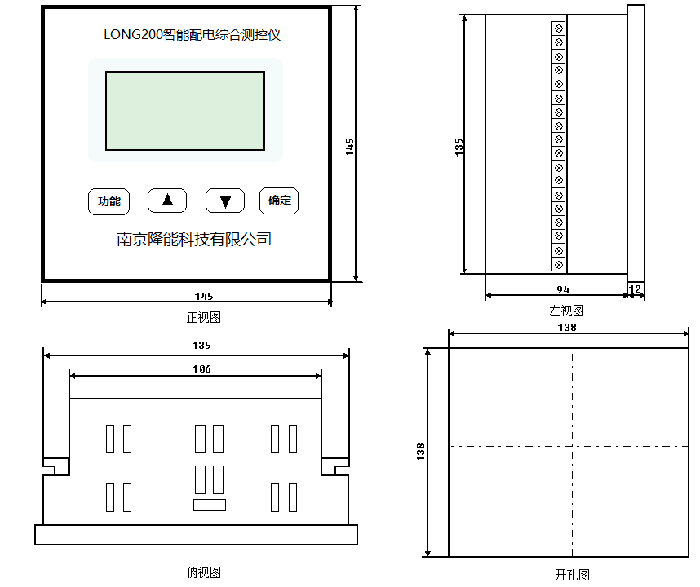

外形尺寸
LONG200外形尺寸：144×144×100mm嵌入式外殼，開孔尺寸：138×138mm
典型接線

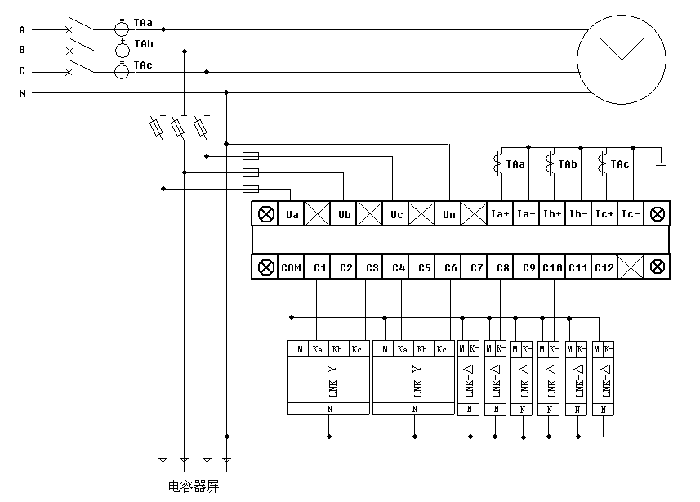

LONG200-12K,12路混合補償，控制復合開關，6路分補，6路共補
LNK-Y為星形復合開關，LNK-△為三角形復合開關;控制接觸器電氣圖類似。

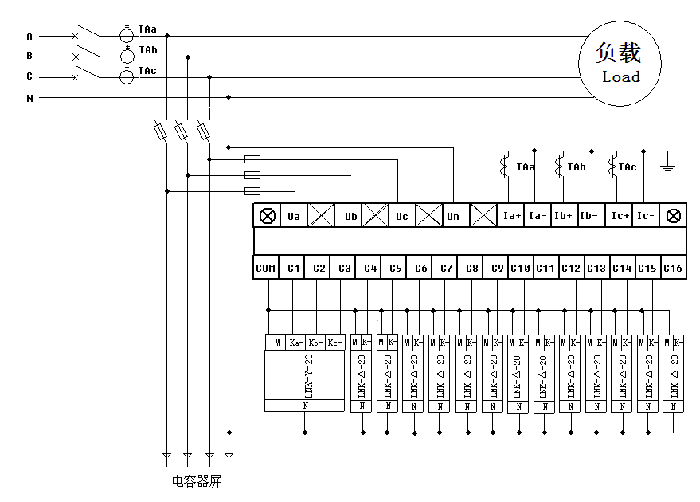

LONG200-16K,16路混合補償，控制復合開關，6路分補，6路共補
LNK-Y為星形復合開關，LNK-△為三角形復合開關;控制接觸器電氣圖類似。
